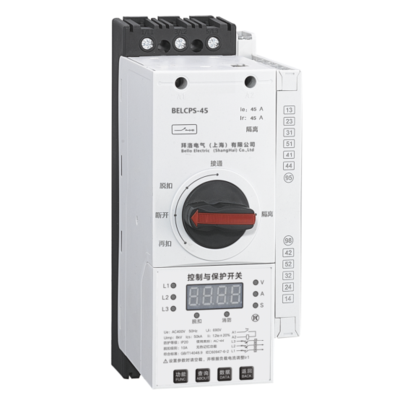

BELCPS控制与保护开关
概述:
BELCPS控制与保护开关电器主要用于交流50Hz、额定工作电压至690V、智能控制器可调电流自0.20A至125A、功率自0.05kW至55kW的电力系统中能够接通、承载和分断正常条件下（包括规定的过载条件）的电流或电压，也能够接通、承载一定时间和分断规定的非正常条件下（如短路、欠压等）的电流或电压。
BELCPS具有控制与保护功能集成化，结构模块化，体积小，对环境污染的防护等级高，安装使用及维修操作方便等优点。特别适用于现代建筑中的泵、风机、空调、消防照明等电控系统；冶金、煤矿、钢铁、石化、港口、船舶、铁路、纺织等领域的电动机控制与保护；尤其是智能化电控系统或高分断能力的电动机控制中心（要求Ics达到80kA的配电控制系统），工厂或车间的单电机控制与保护以及远程控制照明系统等。

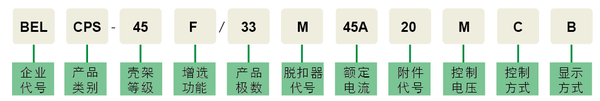

产品选型：
壳架等级 | 45 / 125 |
增选功能 | 标准=不标注，F=消防，LE=漏电保护型，G=隔离，N=通讯 |
产品极数 | 3极：33(可省略)，30(3极无保护级)，40(4极无保护级) 4极：44(4极带4极保护级)， 43(4极带3极保护级) |
脱扣器代号 | M=不频繁启动电动机保护 ； L=配电保护 |
额定电流 | 0.2A~125A |
附件代号 | 无=2常开+1常闭+1短路+1故障 20=2常开+2常闭+1组转换+1短路+1故障 42=2常开+1常闭+1组转换+1短路+2故障 54=2常开+2常闭+1组转换+1短路+2故障 05=2常开+1常闭+1故障+1等待 25=2常开+1常闭+1组转换+1故障+1等待 28=2常开+2常闭+1组转换+1短路+1故障+1延时 |
控制电压 | Q=AC400V，M=AC220V |
显示方式 | B=数码管，Y=液晶屏 |
工作原理：
ELCPS控制与保护开关电器的控制原理
BELCPS控制与保护开关电器的通断由主接触组中的主触头实现，主接触组由电磁机构控制，电磁机构系统动作由A1, A2 （外接控制电源）及操作机构所控制的触点（电磁机构里结圈中的触点）来控制。
短路保护
BELCPS控制与保护开关电器的短路保护由每极主接触器中的限流式快速短路脱扣器完成，主接触器中的限流式快速短路脱扣器检测到短路电流，快速(2～3ms ）冲击断开主接触器中的动触头，同时，将信号传递与操作机构，操作机构动作后切断电磁机构线圈回路，从而实现了BELCPS控制与保护开关电器的短路保护。
过载及其他保护
BELCPS控制与保护开关电器的MCU智能控制检测系统，检测到主回路过载、缺相、欠压、过压、欠流、堵转、三相不平衡、漏电等故障时，发出故障信号给电子脱扣器，电子脱扣器工作后带动操作机构动作，操作机构动作后切断电磁机构中的线圈回路，线圈失电后释放铁芯断开主回路接触组，从而使BELCPS控制与保护开关电器实现过载及其他保护。
技术参数 ：
一、 基础技术参数
壳架等级（A） | 主体额 定电流 | 控制器额定 工作电流Ie(A) | 控制器额定工作电流调整范围Ie(A) | 400V的控制功率范围(kW) | 使用 类别 | 额定 电压 (V) | 额定 频率 (Hz) | 额定冲击耐受电压 (kV) | 脱扣 级别 |
45 | 16 | 1 | 0.4~1 | 0.25~0.5 | 电机型 AC-42 AC-43 AC-44 配电型 AC-40 AC-41 AC-45A AC-45B | 400 | 50 | 8 | 10A |
3 | 1~3 | 0.5~1.5 |
6 | 3~6 | 1.5~3 |
10 | 5~10 | 2.5~5 |
16 | 9~16 | 4.5~7.5 |
45 | 25 | 11~25 | 5.5~11 |
32 | 23~32 | 11~15 |
45 | 29~45 | 15~22 |
125 | 100 | 63 | 37~63 | 18.5~30 |
80 | 58~80 | 30~37 |
100 | 67~100 | 30~45 |
125 | 125 | 80~125 | 40~55 |
二、接通、承载和分断短路电流的能力（精度±20%）
额定电压Ue | 壳架Ie(A) | In (A) | 额定运行短路分断电流Ics(kA) | 预期约定试验电流 | 开关寿命 (万次) | 启动/保持容量(VA) | 闭合/断开 时间（ms） |
400V | 690V |
AC400V | 45 | 16 | 15kA | 3 kA | 30Ie | (AC43) 电气：100 机械：1000 | 180/12 | 9~25/7~20 |
32 |
45 | 25Ie |
125 | 63 | 35kA | 5 kA | 20Ie | (AC43) 电气：50 机械：400 | 370/25 | 12~35/7~20 |
80 |
100 |
125 |

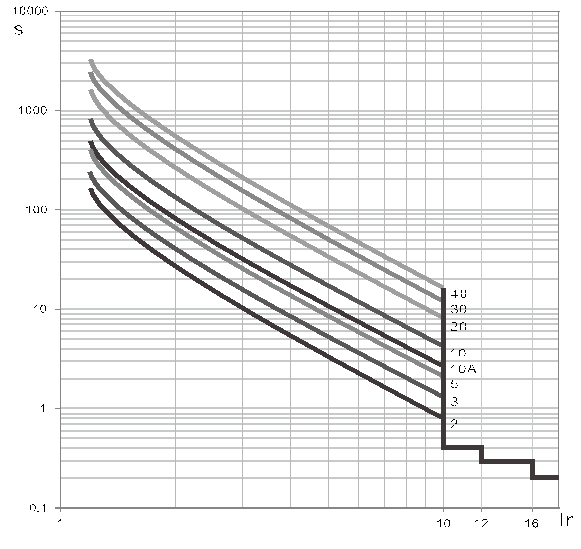

三、时间-电流特性曲线图
四、过载保护
（1）电机型过载保护的设置参数
参数名称 | 范围 | 步长 | 默认值 | 参数代码 |
Ir[A] | 0.30~1.0le | 0.01 | 1.0le | C01A |
脱扣级别[Class] | 2,3,5,10A,10,20,30,40,OFF |
| 10 | C01T |
（2）配电保护型过载保护的参数设置范围
使用类别 | 整定电流Ir1的倍数 | 与le有关的约定时间 | 基准温度 |
A | B | le<63A | le≥63A |
AC-40 AC-41 AC-43 AC-45A AC-45B | 1.05 | 1.30 | 1h | 2h | +30℃ |
注：A为冷态下的约定不动作电流，B为热态下的约定动作电流。
产品功能和特点：
高效节能、温升低
采用新型节能技术，开关电磁系统采用了启动电流电路与开关吸持电流电路，开关电磁系统交流启动，单片机控制的直流保持吸合的工作模式，使开关电磁系统和短路环耗损降至最低，线圈铜损耗仅为原来的40%左右，从而最大程度的节约了电能，同时降低了开关电磁系统的温升及噪音。
性能可靠、寿命长
电磁系统增加了缓冲装置，减少了开关电磁系统的能量冲击，从而提高了开关的吸合性能，延长开关的使用寿命。 BELCPS控制与保护开关电器微电子方面采用了进口的工业级单片机及电子元器件，精心设计的电路，从产品的硬件、软件两方面优化设计减少了电磁干扰，提高了产品的可靠性。
多重保护、安全可靠
具有协调配合的时间一电流保护特性，还有断相、过流、堵转、阻塞、分励、短路、欠流、过压、欠压、漏电、三相不平衡、启动延时（避开启动大电流，与过电流动作时间区别开）等诸多保护功能。
智能化、人机交互
监控器对各种运行、故障等状态采用LED/LCD显示，具有电压表、电流表功能；同时具有故障记忆功能，便于故障查询、分析，配置RS485通讯接口，开放式现场总线 （Modbus协议等），给用户系统集成带来方便，便于用户实现智能化管理。
安装使用方便
具有远距离自动控制和就地直接人工控制功能；同时配有功能键、查询建、数据键、返回键，可对各种参数进行设定和查询；由于BELCPS采用MCU的E2PROM存储记忆技术，参数设定后能够断电保存 ;
同时用户可根据需要选配功能模块或附件，即可实现对各类电动机负载、配电负载的控制与保护。
外形尺寸：

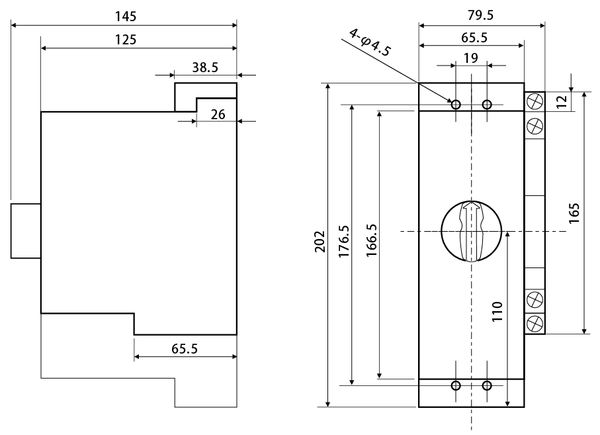

BELCPS-45壳架安装尺寸图

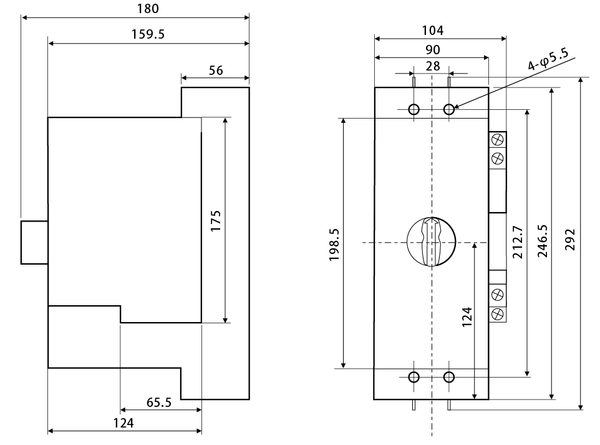

BELCPS-125壳架安装尺寸图
