概述
BELM300系列多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等电力监控、智能控制、计量考核的应用场合设计的高精度、高可靠性、高性价比的智能仪表产品；该系列仪表采用高精度AD芯片和高可靠性的MCU设计，可以测量三相电网中的电量参数如三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、双向电能计量及THD等，具有标准电能脉冲和RS485通讯接口，支持Modbus-RTU通讯协议和DL/T645通讯协议，广泛应用于各种控制系统、SCADA系统和能源管理系统中，实现工业控制计算机通讯软件的组网。
功能特点
n 实时分析电力质量，显示各相电压、电流数值以及总谐波畸变率和分次谐波含有率；
n 可选复费率和需量等测量，定时和冻结电度实现抄表；
n 采用先进的处理器和计量芯片，运算能力强；
n 选配4DI和4Do，强大的IO功能，实现位置状态和故障信号检测、报警和控制输出；
n 通过严格的EMC电磁兼容试验，抗干扰能力强。

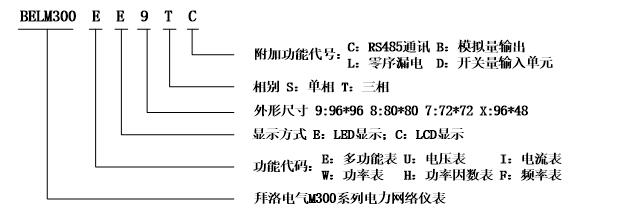

型号说明
技术参数
性能 | 参数 |
输入测量 | 电压 | 额定值 | AC100V、400V（订货时请说明） |
过负荷 | 持续：1.2倍 瞬时：2倍/10s |
功耗 | ＜1VA（每相） |
阻抗 | ＞300kΩ |
电流 | 额定值 | AC1A/5A（订货时请说明） |
过负荷 | 持续：1.2倍 瞬时：2倍/10s |
功耗 | ＜0.4VA（每相） |
阻抗 | ＜20mΩ |
频率 | 50/60Hz±10% |
电能 | 有功/无功计量，有功精度0.5级，无功精度2级 |
电源 | 工作范围 | AC/DC 80~270V |
功耗 | ≦5VA |
辅助功能 | 数字接口 | RS-485、MODBUS-RTU协议 |
脉冲输出 | 2路电能脉冲输出，光耦隔离 |
开关量 | 4路开关量输入，干接点；4路开关量输出，干结点继电器 |
模拟量输出 | 2路或者4路：4~20mA |
工作条件 | 工作环境 | -10~55℃，无腐蚀性气体 |
储存环境 | -20~75℃ |
相对湿度 | ≤93% |
海拔高度 | ≤2500m |
电气绝缘 | 耐压 | 输入和电源>2kV,输入和输出>2kV,电源和输出>1kV |
绝缘 | 输入、输出、电源对机壳>100MΩ |
多功能选型
型号说明 | BELM300E |
C9THF | C9TH | E9TH | C8TH | E8TH | C7TH | E7TH | CXSH | EXSH |
显示方式 | LCD | ■ | ■ | - | ■ | - | ■ | - | ■ | - |
LED | - | - | ■ | - | ■ | - | ■ | - | ■ |
外观尺寸 | 面板尺寸（mm） | 96*96 | 96*96 | 96*96 | 80*80 | 80*80 | 72*72 | 72*72 | 96*48 | 96*48 |
开孔尺寸（mm） | 88*88 | 88*88 | 88*88 | 76*76 | 76*76 | 67*67 | 67*67 | 92*44 | 92*44 |
测量精度 | U、I为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为2级 |
测量显示 | 电压 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
电流 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
功率 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
功率因数 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
频率 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
电能 | 双向电能 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
四象限电能 | ■ | ■ | - | ■ | - | ■ | - | - | - |
复费率电能 | ■ | - | - | - | - | - | - | - | - |
谐波 | 总谐波畸变率 | □ | □ | □ | □ | □ | □ | □ | □ | □ |
2-31次谐波含有率 | □ | □ | □ | □ | □ | □ | □ | □ | □ |
电能脉冲输出 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
输入输出 | RS485通讯接口 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
开关量输入 | 4 | 4 | 4 | - | - | - | - | - | - |
开关量输出 | 4 | 4 | 4 | - | - | - | - | - | - |
模拟量输出 | 2 | 2 | 2 | - | - | - | - | - | - |
电压电流表选型
型号说明 | BELM300UI |
C9T | E9T | C8T | E8T | C7T | E7T |
显示方式 | LCD | ■ | - | ■ | - | ■ | - |
LED | - | ■ | - | ■ | - | ■ |
外观尺寸 | 面板尺寸（mm） | 96*96 | 96*96 | 80*80 | 80*80 | 72*72 | 72*72 |
开孔尺寸（mm） | 88*88 | 88*88 | 76*76 | 76*76 | 67*67 | 67*67 |
精度 | U、I为0.2级 |
测量显示 | 电压 | ■ | ■ | ■ | ■ | ■ | ■ |
电流 | ■ | ■ | ■ | ■ | ■ | ■ |
谐波 | 总谐波畸变率 | □ | □ | □ | □ | □ | □ |
2-31次谐波含有率 | □ | □ | □ | □ | □ | □ |
输入输出 | RS485通讯接口 | □ | □ | □ | □ | □ | □ |
开关量输入 | - | - | - | - | - | - |
开关量输出 | - | - | - | - | - | - |
模拟量输出 | - | - | - | - | - | - |
